يتم شرح ما هو قانون كيرشوف الثاني. و شرح أحد مسائل على القانون. و كيف يتم التعامل مع المسائل.
ما هو قانون كيرشوف الثاني؟
قانون يربط بين القوى الدافعة الكهربية للبطاريات و الجهود المستهلكة على المقاومات. يشتق قانون كيرشوف الثاني من مبدأ حفظ الطاقة. الطاقة؟! من أين أتت هذه الطاقة بالطبع تأتي البطارية ثم تتوزع على جميع المقاومات في مسار مغلق في صورة فرق جهد كهربي. فيكون الشغل المبذول لنقل شحنة مقدارها واحد كولوم بواسطة المصدر يساوي مجموع الشغل المستهلك لنقل شحنة واحد كولوم عبر كل أجزاء الدائرة أو المسار المغلق. و يمكن التعبير عن ذلك رياضيا في هذا القانون. و الذي ينص على
و يمثل الطرف الأيسر المصادر للجهد بينما الطرف الأخر المقاومات المستهلكة للجهد.
- نص القانون “مجموع القوى الدافعة الكهربية للبطاريات في مسار مغلق = مجموع الجهود المستهلكة على المقاومات.”
- يسمي قانون كيرشوف للجهد
- مبني على مبدأ حفظ الطاقة
- يمكن كتابته المجموع الجبري لفروق الجهد في مسار مغلق يساوي صفر. و ذلك بإعتبار بعض الجهود موجبة و بعضها سالب على حسب قاعدة الإشارات.
هناك بعض المصطلحات التي لا مفر من فهمها جيدا لحل مسائل كيرشوف مثل……
1- الفرع و عدد الفروع في كل مسألة.
2- نقطة تلاقي التيارات الكهربية في الأفرع.
3- المسار المغلق.

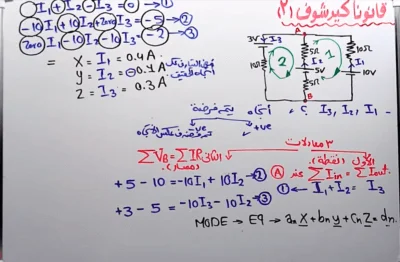

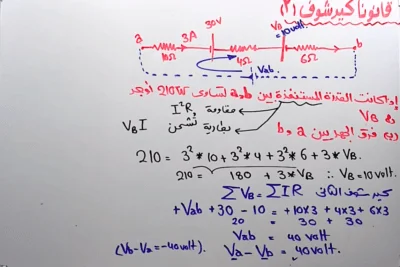

بعض الصور للملخص السبوري لحل المسائل
اصعب مسائل كيرشوف
