الاجابة المختصرة على متى تنعدم كثافة الفيض المغناطيسى؟ عندما تكون محصلة المجالات المغناطيسية تساوي صفر. و تسمي النقطة في هذه الحالة نقطة التعادل المغناطيسي.
نقطة التعادل
- نقطة التعادل المغناطيسي هي النقطة التي تكون عندها محصلة المجالات المغناطيسية تساوي صفر
- أو بعبارة أخرى النقطة التي تنعدم عندها محصلة كثافة الفيض المغناطيسى.
حيث
هي محصلة كثافة الفيض المغناطيسي.- و يحدث لك عندما تكون كثافة الفيض المغناطيسي للأول تساوي كثافة الفيض للثاني و عكسها في الاتجاه (في حالة مجالين).
-
- لا تنحرف عندها البوصلة.
- عند وضع سلك يحمل تيار كهربي عندها لن يتأثر السلك بقوى مغناطيسية.
حيث
هي محصلة كثافة الفيض المغناطيسي.
نقطة التعادل في حالة سلكين متوازيين يمر بهما تيار كهربي
في حالة أن سلكين متوازيين يمر بهما تيار كهربي في نفس الإتجاه : تكون نقطة التعادل بينها و بجانب السلك الذي يحمل أقل تيار.
حالة خاصة: في حالة سلكين متوازيين يمر بهما تيار كهربي في نفس الإتجاه و مقدار التيار فيهم متساوي فإن نقطة تعادل تكون في منتصف السلكين.

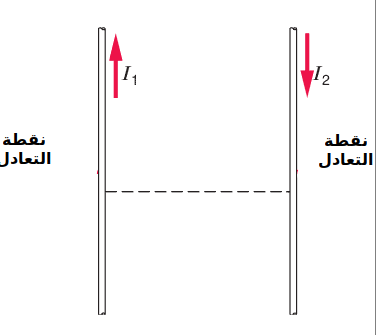

في حالة سلكين متوازيين يمر بهما تيار كهربي في عكس الإتجاه : تكون نقطة التعادل خارج السلكين و بجانب السلك الذي يحمل أقل تيار.
حالة خاصة: في حالة سلكين متوازيين يمر بهما تيار كهربي في عكس الإتجاه و مقدار التيار فيهم متساوي فلا تتكون نقطة تعادل.
قانون نقطة التعادل
قوانين نقطة التعادل في حالة سلكين متوازيين يمر بهما تيار كهربي
حيث I تشير إلى التيار في السلك و d المسافة بين السلك و نقطة التعادل.
فيديو تفصيلي لشرح نقطة التعادل مع أمثلة
امتحان تقويمي اختيار من متعدد للتأكد من فهمك للدرس إضغط هنا
