يمكن قياس المقاومة عبر قانون أوم وهي طريقه غير مباشرة عن طريق حساب كل من فرق الجهد و شدة تيار في الدائرة و من ثم حساب المقاومة الكهربية من خلال التعويض في قانون اوم. أو باستخدام جهاز الاوميتر والذي يستخدم نفس المبدأ ولكن يكون فرق الجهد ثابت و يستعين بقيمة شدة التيار في التعرف على قيمة المقاومة المقاسة. ومن خلال اسم الجهاز “الاوميتر” يمكن معرفة وظيفته. و يتكون الاسم من شقين “الاوم” وهو وحدة قياس المقاومة و “الميتر” meter و معناها عداد. أي أن الترجمة العربية للاسم هي عداد المقاومة أو جهاز قياس المقاومة الكهربائية.
جهازالاوميتر
هو جهاز من أجهزة القياس الكهربي و يقوم بقياس المقاومة الكهربية (R) بالأوم. و يتم توصيل المقاومة المراد قياسها بين طرفي الجهاز ليستدل من خلال تغير التيار على قيمة المقاومة.
جهاز قياس المقاومة الكهربائية

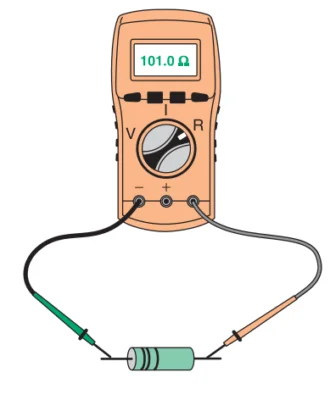

التوصيل: يوصل طرفى الجهاز بطرفى المقاومة المراد قياس قيمتها و يرمز لها بالرمز (Rx)
شرح تركيب الاوميتر
1- ميكروأميتر (جلفانومتر) صالح لقياس شدة التيارات الضعيفة.
2- يوصل الميكروأميتر مع عمود جاف مقاومة الداخلية مهملة.
3- لكي لا يتلف ملف الجلفانومتر لابد من توصيلة على التوالي مع مقاومات كبيرة. المقاومات الكبيرة لها شكلين الأول: المقاومة الثابتة (أو العيارية) Rc. ثانيا: المقاومة المتغيرة Rv.
أهمية المقاومة المتغيرة
يتم من خلالهما جعل شدة التيار في حدود الميكرو أمبير و أيضا تستخدم المتغيرة في التحكم شدة التيار المار في الجهاز. و يتم ضبطها في البداية بحيث تسمح بمرور أقصى تيار يتحمله الملف فينحرف المؤشر الى نهايه تدريج الجلفانومتر (صفر تدريج المقاومة المقاسة).
في حالة عدم إدماج أي مقاومة خارجية: فينحرف المؤشر إلى نهاية تدريج الجلفانومتر ( تدريج التيار) و يتعين قيمته من هذه العلاقة
في حالة إدماج مقاومة خارجية: فإن شدة التيار تقل و من خلال قانون اوم فإنه عند ثبوت فرق جهد المصدر تتناسب شده التيار تناسبا عكسيا مع المقاومة الكلية. و تكون العلاقة بين التيار و المقاومة المقاسة
يمكن تحديد ببساطة قيمة المقاومة بدون حسابات و قوانين في بعض الحالات.
على سبيل المثال عندما تقل شدة التيار للنصف (يكون المؤشر في منتصف التدريج) فإن المقاومة المضافة تكون مساوية لمقاومة الجهاز. و تفسير ذلك هو أن عندما يقل التيار للنصف (مع ثبوت فرق الجهد) فإن المقاومة الكلية (مقاومة الجهاز+المقاومة المقاسة) تكون قد ذادت لضعف ما كانت عليه (ضعف مقاومة الجهاز). فإن المقاومة المقاسة تساوي مقاومة الجهاز. و هكذا يمكن التعامل مع الحالات الخاصة الأخري أي عندما يقل التيار للثلث أو الربع و هكذا …….
لمزيد من التفاصيل حول كيفية عمل الاوميتر و تركيبه الداخلي يجب مشاهدة الفيديو.

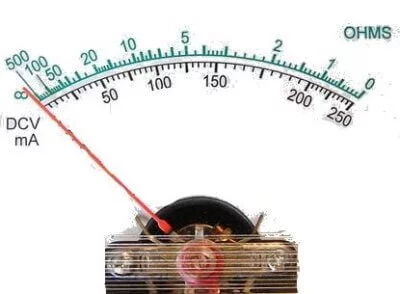

تدريج الأوميتر
هناك تدريجان
- الأول: لقياس المقاومات و هو تدريج الأوم (التدريج العلوي) و يكون من صفر الي المالانهاية و هو تدريج غير منتظم
- الثاني: لقياس شدة التيار و هو تدريج الأمبير أو المللي أمبير كما بالشكل (التدريج السفلى) عكس تدريج المقاومة و له مدى محدد و هو تدريج منتظم.
شرح التدريج
لأن هناك تتناسب عكسيا بين شدة التيار و المقاومة الكلية للدائرة. و يعني أن عند أقصى إنحراف للتيار تكون المقاومة المقاسة تساوي صفر. و أيضا أقسام تدريج المقاومة ليست متساوية لأن شدة التيار تتناسب عكسيا مع المقاومة الكلية للدائرة و ليس مع المقاومة المجهولة فقط.
