قوانين الفصل الثالث فيزياء 3 ثانوي

يتم عرض قوانين فيزياء 3 ثانوي و خصوصا قوانين الفصل الثالث. مثل قانون فاراداي “قانون القوة الدافعة الكهربية المستحثة” قانون الحث الذاتي و معامل الحث الذاتي و قانون الحث المتبادل و معامل الحث المتبادل. قوانين الدينامو قانون السرعة الزاوية المتجهة و emf قانون و متوسط القوة الدافعة الكهربية المستحثة و emf الفعالة و قانون المحول الكهربائي و المحرك الكهربي.

تعد القوانين من أهم أجزاء منهج الفيزياء حيث تدور المادة حول فهم القوانين والتطبيق عليها. فمن المهم معرفة القوانين ومراجعتها من وقت إلى أخر. في هذا المقال ملخص قوانين الفصل الثالث “الحث المغناطيسي” فيزياء للصف الثالث الثانوى. يمكنك الأطلاع على قوانين الفصل الأول و الثاني و الرابع و كذلك الخامس و السادس.

قانون فاراداي

أهم القوانين و يوضح كيف يتحول المعدل الزمني للتغير في الفيض المغناطيسي \frac{\Delta \Phi_{m}}{\Delta t} في ملف عدد لفاته N إلى قوة دافعة كهربية مستحثة emf كما بالعلاقة

e.m.f = - N \frac{\Delta \Phi_{m}}{\Delta t}

تغير في الفيضتغير في المساحةتغير في الزاوية

مسائل على قانون لنز

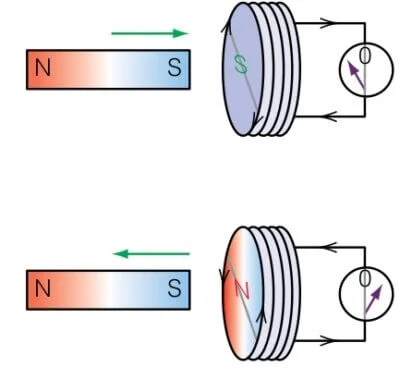

يمكن تلخيص قاعدة لنز في هذه الرسمة.

نص القاعدة “اتجاه التيار المستحث و ق.د.ك المستحثة يعاكس التغير المسبب له.

قاعدة لنز
قاعدة لنز

قانون القوة الدافعة الكهربية المستحثة في سلك

تتولد emf مستحثة في السلك عندما يتحرك بسرعة v في مجال مغناطيسي منتظم B

e.m.f = -BLv sin\theta

حيث L هي طول السلك و \theta هي الزاوية بين اتجاه سرعة السلك و المجال.

و بالنسبة للوحدات (فولت = تسلا متر مربع/ثانية)

قانون الحث الذاتي

تتولد emf مستحثة في نفس الملف نتيجة لتغير شدة التيار الكهربي \Delta I في الملف خلال زمن \Delta t

ق.د.ك المتولدة بالحث الذاتيحيث قانون معامل الحث الذاتي
emf =-L \frac{\Delta I}{\Delta t} L= \frac{\mu N^2 A}{l}
فولت = هنري.أمبير/ثانيةهنري

قانون الحث المتبادل

تتولد emf مستحثة في الملف الثانوي نتيجة لتغير شدة التيار الكهربي في الإبتدائي \Delta I_1 خلال زمن \Delta t

ق.د.ك المتولدةحيث قانون معامل الحث المتبادل
emf_{2} =-M \frac{\Delta I_{1}}{\Delta t} M= \frac{\mu N_{1}N_{2} A_{2}}{l_{1}}
فولت = هنري.أمبير/ثانيةالوحدة هنري

في حالة عدم وجود زمن (يتم مساواة قانون فاراداي و قانون الحث المتبادل أو الذاتي) للحصول على العلاقات الأتية

L \Delta I = N \Delta \Phi_{m}

M \Delta I_1 = N_2 \Delta \Phi_{m2}

قوانين الدينامو

قانون السرعة الزاوية المتجهة

يتم حساب السرعة الزاوية من خلال التغير في الزاوية \Delta \theta بالنسبة للزمن t و أيضا من خلال ربطها بالسرعة الخطية V و نصف قطر الدوران r

\omega = \frac{\Delta \theta}{\Delta t}\omega = \frac{v}{r}

هناك أربعة أنواع للقوة الدافعة الكهربية في الدينامو و هم

اللحظيةالعظمىالمتوسطةالفعالة
emf = N B A \omega sin \omega temf_{max} = NBA \omegaemf_{av} = 4 NBAfemf_{eff} = \frac{emf_{max}}{\sqrt 2}

حيث أن عدد لفات ملف الدينامو N و مساحته A في حين أن كثافة الفيض المؤثرة عليه B و السرعة الزاوية تساوي \omega و الزاوية المحصورة بين العمودي على الملف و المجال \theta

خريطة ذهنية لقوانين الدينامو

قانون المحول الكهربائي

هناك نوعان للمحولات و هم محولات خافضة و رافعة للجهد و يمكن تقسيم المحولات أيضا إلى محول مثالي و غير مثالي و يتم الربط بين كميات الملف الثانوي s (تيار Is و فرق جهد Vs و عدد لفات Ns ) و الملف الإبتدائي p (تيار Ip و فرق جهد Vp و عدد لفات Np ).

مثاليغير مثالي
\frac{V_p}{V_s} = \frac{N_p}{N_s} = \frac{I_s}{I_p}
\frac{N_p}{N_s} = \frac{I_s}{I_p}
\eta = \frac{Pw_s}{Pw_p} = \frac{V_s I_s}{V_p I_p}

تمثل كفاءة المحول \eta و التي تكون أقل من أو يساوي 100%

عند نقل الكهرباء

الهبوط في الجهدالفقد في القدرة كفاءة النقل
Vمحطة – VمستهلكI2R(Vمحطة -I2R)/Vمحطة

قانون المحرك الكهربي

I = \frac{V_B - emf }{R_T}

حيث أن VB هي مصدر القوة الدافعة الكهربية (البطارية) في حين أن هناك emf مستحثة عكسية و أيضا مقاومة الكلية دائرة المحرك RT.

يمكنك التطبيق على كل قوانين الفصل الثالث فيزياء 3 ثانوي من خلال أسئلة الفصل الثالث. و يمكنك أيضا تحميل ملف القوانين

قوانين الفصل الثالث فيزياء 3 ثانوي pdf

من الرابط بالأسفل

ملخص القوانين

قوانين الفصل الثالث فيزياء 3 ثانوي pdf
