اختبار على الترانزيستور و البوابات المنطقية – فيزياء الثانوية العامة – الفصل الثامن. و يتضمن حوالى 30 سؤال شاملة لأفكار الدرس

• الأسئلة على النظام الحديث تستهدف فهم الطالب.
• الأسئلة يتم تحديثها من وقت إلى أخر.
• قبل الاسئلة يمكنك مراجعة الترانزيستور و البوابات قبل حل الاختبار
• اختبارات على الفصل الثامن كله من هنا

اسئلة على الترانزيستور



النتيجة

#1. كم عدد أنواع الترانزستورات الموجودة؟

2

5

1

7

#2. حدد العلاقة بين نسبة التوزيع (α) ومعامل التكبير (β) هي …………..

β = α-1

β = 1/1-α

β = 1/α

β = α/1-α

#3. أي من البوابات التالية يمكن أن يكون لها مدخل واحد فقط؟

بوابة OR

بوابة NOT

بوابة AND

جميع ما سبق

#4. يستخدم الترانزستور في الدوائر الكهربائية في …….

تكبير القدرة

تكبير شدة التيار

تقويم التيار المتردد

جميع ما سبق

#5. العدد العشري الذي يقابل العدد الثنائي 2(1010) هو ……

4

5

10

20

#6. في دائرة الترانزستور كمفتاح كانت القوة الدافعة الكهربية للبطارية في دائرة Vcc = 10V ومقاومة المجمع Rc = 98 أوم وفرق الجهد بين المجمع والباعث = 0.2V فإن شدة تيار المجمع ……

0.1A

0.2A

0.3A

0.4A

#7. أي الاختيارات السابقة تحقق الخرج =1 عندما ………………

A = 1, B = 0, C = 0

A = 1, B = 1, C = 0

A = 1, B = 0, C = 1

A = 0, B = 1, C = 0

C = 0

#8. تعمل البوابة الالكترونية OR كما لو كانت ……..

مفتاحين متصلين على توازي ثم على التوالي مع الخرج

مفتاحين متصلين على توالي ثم على التوالي مع الخرج

مفتاح متصل على التوازي مع الخرج

مفتاح متصل على التوالى مع الخرج

#9. الرسم وضح دخل على بوابة من خلال A , B بينما الخرج على C فإن البوابة هي ………..

NOT

AND

OR

لا يمكن تحديد

#10. نفذ عملية طرح ثنائية: 101111 – 010101 =؟

100100

010101

011010

011001

#11. سيكون ناتج البوانتين OR المتصل خرجها بـ NOT مرتفعًا إذا كان المدخلان………………..

00

01

10

11

#12. قيمة αe للترانزستور هي ……….

أكثر من 1

أقل من 1

1

لا شيء مما بالأعلى

#13. إجمالي تيار الباعث هو …………

IE - IC

IC + IE

IB + IC

IB - IC

#14. ما هو تيار المجمع لترانزستور معامل تكبيره 100 وقاعدة تيار 30 ميكرو أمبير؟

30 ميكرو أمبير

0.3 ميكرو أمبير

3 مللي أمبير

3 ميكرو أمبير

#15. يمكن التحكم في تيار المجمع في الترانزستور من خلال …………..

تيار القاعدة

جهد المجمع

المقاومة الأساسية

الجهد الأساسي

#16. إذا كان تيار القاعدة فى ترانزستور npn يساوي 2mA وكانت ⍺e تساوي 0.98. فان تيار المجمع يساوي ……

0.98mA

100mA

0.2mA

98mA

#17. إذا كانت نسبة التوزيع (αe) لترانزستور هي 0.99 فإن حاصل قسمة شدة تيار المجمع IC على شدة تيار القاعدة IB تساوي …

1

99

100

0.1

#18. عند استخدام الترانزستور كمفتاح وكان جهد الخرج (VCE) يساوى 1.45 فولت وجهد البطارية في دائرة المجمع يساوى 1.5 فولت (VCC) فيكون الجهد المتصل بقاعدة الترانزستور هو ……….

موجب

سالب

متعادل

لا يمكن تحديد

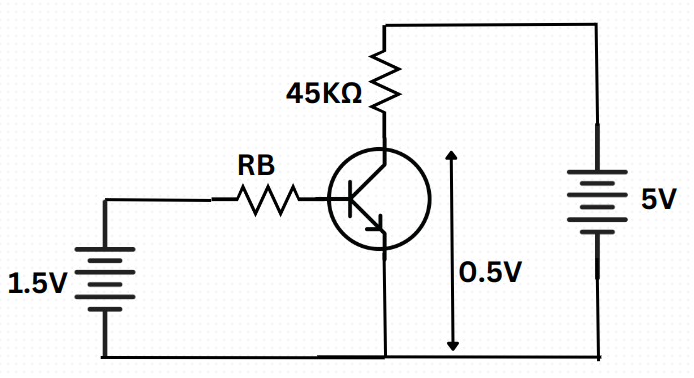

#19. ترانزستور npn معامل تكبيره 100=βe ، فإذا كانت 45KΩ = R فإن شدة تيار القاعدة (IB) تساوى …. ميكرو أمبير

0.1

1

10

100

#20. فإذا علمت أن تيار الباعث لترانزستور 1 مللي أمبير في حين جهد مقاومة القاعدة يساوي 0.1 فولت و قيمة كل من مقاومة القاعدة و المجمع 1 كيلو أوم و 5 كيلو أوم على الترتيب فيكون الجهد على مقاومة المجمع ………… فولت

5

0.9

4.9

0.1

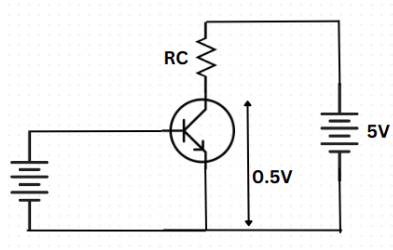

#21. بالاستعانه بالبيانات الموجودة في الشكل المقابل أوجد النسبة بين قيمة فرق الجهد بين طرفي مقاومة المجمع و قيمة فرق الجهد على الترانزستور (VCE) ………..

4.5

5

9

10

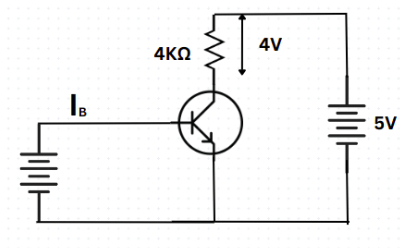

#22. بالاستعانه بالبيانات الموجودة في الشكل المقابل إذا علمت أن معامل التكبير للترانزستور هو 100 فان قيمة تيار القاعدة يساوي …… ميكرو أمبير

1

10

100

1000

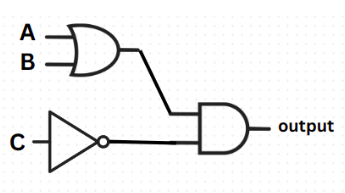

#23. لكي يكون الخرج واحد يجب أن يكون ………………

A,B كلاهما واحد

C,D كلاهما واحد

A,D كلاهما واحد

لا توجد إجابة صحيحة

#24. أي الاختيارات يجعل الخرج يساوي واحد من هذه البوابات الموضحة بالشكل ………

(A = 0) و (B = 0) و (C = 0).

(A = 1) و (B = 0) و (C = 0).

(A = 0) و (B = 0) و (C = 1).

(A = 1) و (B = 1) و (C = 1).

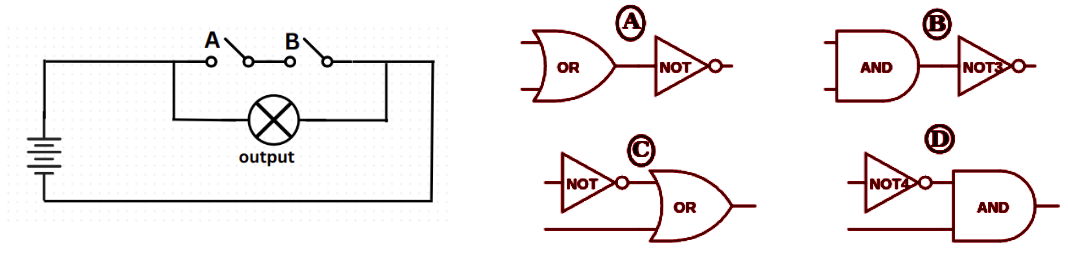

#25. مجموعة البوابات المنطقية التي تكافئ هذه الدائرة الكهربية هي ……

A

B

C

D
