كل ماورد في الاختبارات السابقة على الترانزيستور و البوابات

كل ماورد في الاختبارات السابقة على الترانزيستور و البوابات. و هذه الإختبارات هي اختبارات فيزياء 2021 تجريبي أول و ثاني و امتحانات الدور الاول و الثاني 2021 و أيضا امتحانات الدور الاول و الثاني 2022 ثم تجريبي 2023 و أخيرا دور أول 2023.

صفحة كل ما ورد في الإختبارات السابقة على كل درس

و تتضمن أهم الأفكار التقليدية على هذا الجزأ



النتيجة

#1. عند استخدام ترانزستور npn كمكبر للتيار، فإذا كان تيار القاعدة يساوي 1mA وكانت نسبة تكبير التيار (βe) تساوى 200 فإن تيار المجمع يساوي …….

#2. إذا كان تيار القاعدة فى ترانزستور npn يساوي 2mA وكانت ⍺e تساوي 0.97. فان تيار المجمع يساوي ……

#3. إذا كانت نسبة التوزيع (αe) لترانزستور هي 0.99 فإن حاصل قسمة شدة تيار الباعث IE على شدة تيار القاعدة IB تساوي …

#4. إذا كان تيار القاعدة فى ترانزستور npn هو 6μA وكانت (0.95= αe) فإن تيار كل من الباعث والمجمع على الترتيب هي …………….

#5. عند استخدام الترانزستور كمفتاح وكان جهد الخرج (VCE) يساوى 0.2 فولت وجهد البطارية في دائرة المجمع يساوى 1.5 فولت فيكون جهد الجهد على مقاومة دائرة المجمع (Rc) يساوى ……….

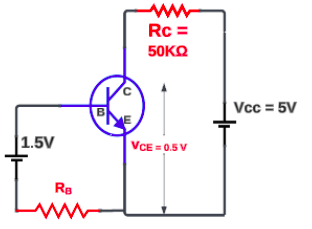

#6. ترانزستور npn معامل تكبيره 30 =βe ، فإذا كانت 50KΩ = R فإن شدة تيار القاعدة (IB) تساوى …. ميكرو أمبير

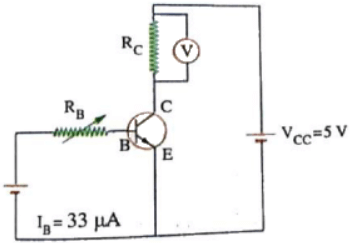

#7. الشكل يوضح ترانزستور يعمل كمكبر، إذا كانت قراءة الفولتميتر 4.8 فولت وقيمة Rc هي 4.5 كيلو أوم فإن قيمة كل من αe و βe على الترتيب تكون ………

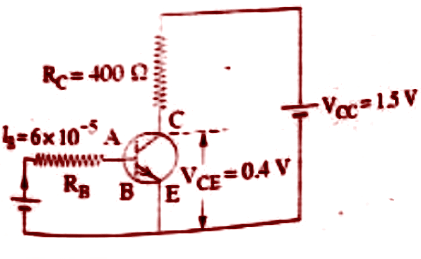

#8. الدائرة المقابلة دائرة ترانزستور لبوابة عاكس فإذا كان جهد الخرج عن يساوي 0.8 فولت عندما كانت مقاومة دائرة القاعدة (RB) تساوي 4000 أوم فتكون قيمة مقاومة دائرة المجمع (RC) تساوى تقريبا ………… أوم

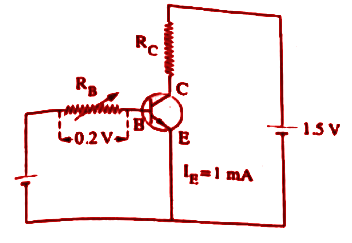

#9. الشكل يوضح ترانزستور npn يستخدم كمكبر فإن جاصل قسمة αe على βe = ………………

#10. مجموعة من البوابات المنطقية جهد خرجها (1) كما بالشكل أى الاحتمالات المبينة في الجدول يحقق ذلك ؟

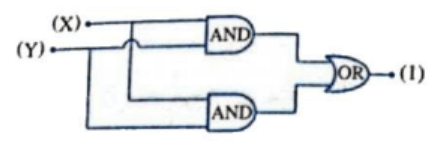

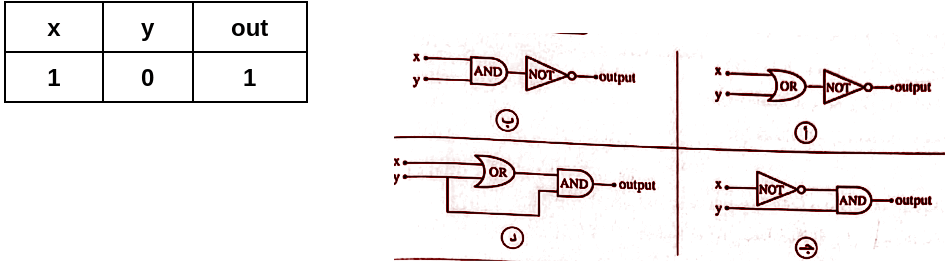

#11. اى من الدوائر المنطقية التالية تحقق جهد الدخل والخرج المبين في الجدول المقابل ؟

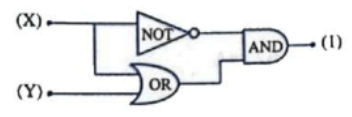

#12. مجموعة من البوابات المنطقية جهد خرجها (1) كما بالشكل أى من الاختيارات المبينة بالجدول لجهدى الدخل (X) ، (Y) يحقق ذلك ؟

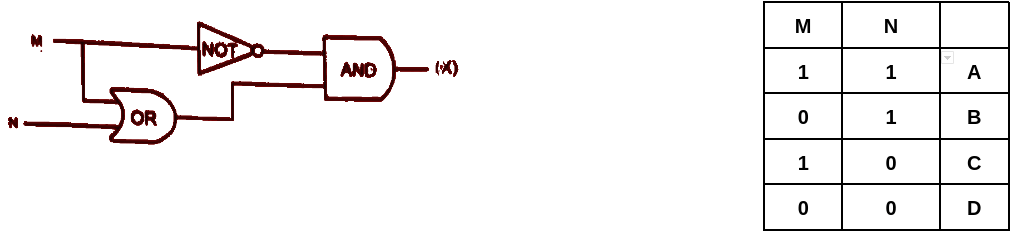

#13. الشكل يوضح جزء من دائرة بها عدة بوابات منطقية أي الاختيارات يكون صحيحا لجهد النقطتين M و N حتى يكون جهد X عالي (high)

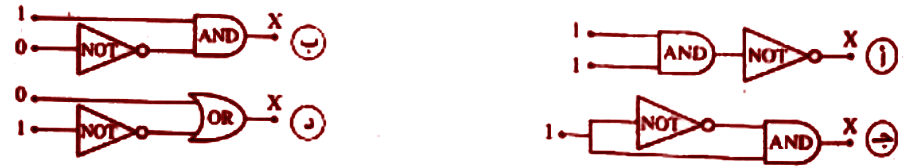

#14. في أي من الدوائر المنطقية التالية يكون قيمة جهد الخرج (X) عاليا ؟

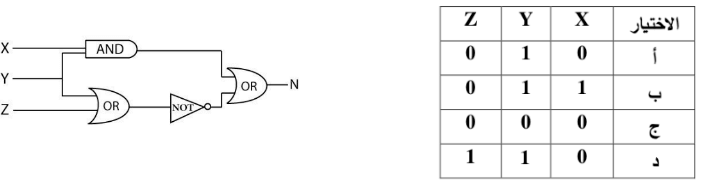

#15. في دائرة البوابات المنطقية الموضحة بالشكل : أى من الاختيارات التالية يحقق الخرج (N) يساوى 0
