ما ورد في الاختبارات السابقة عن درس دوائر التيار المتردد RL و RC و RLC. و هذه الإختبارات هي اختبارات فيزياء 2021 تجريبي أول و ثاني و امتحانات الدور الاول و الثاني 2021 و أيضا امتحانات الدور الاول و الثاني 2022 ثم تجريبي 2023 و أخيرا دور أول 2023.
صفحة كل ما ورد في الإختبارات السابقة على كل درس
و تتضمن أهم الأفكار التقليدية على هذا الجزأ
النتيجة
#1. تتكون الدائرة من ملف حث نقي و مقاومة و مصدر للتيار المتردد. في الدائرة الموضحة عند استبدال المصدر بآخر له تردد أقل مع ثبات (V) فإن ………

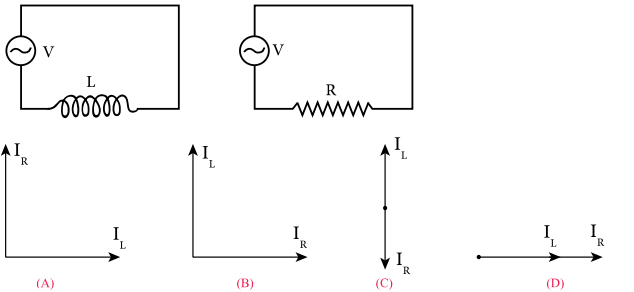

#2. الشكل يوضح دائرتان للتيار المتردد إحداهما تحتوى على مقاومة أومية (R) والدائرة الأخرى على ملف حث عديم المقاومة الأومية (L)، فإذا افترضت أن جهد المصدرين لهما نفس الطور فإن فرق الطور بين التيارين يمثل بالشكل.
#3. في الدائرة الكهربية الموضحة عند غلق المفتاح (K) فإن زاوية الطور بين الجهد الكلى (V) والتيار (I) …………….

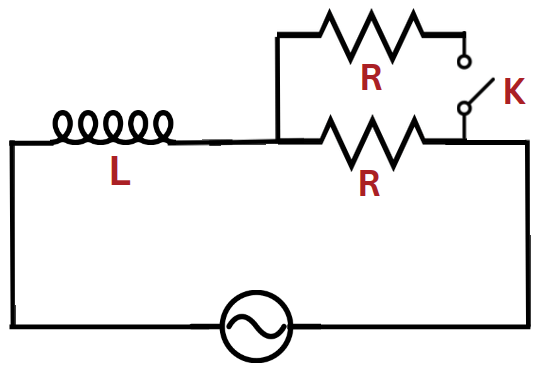

#4. في الشكل دائرة تيار متردد بها مقاومة أومية وملفى حث مهملا المقاومة الأومية، عندما كان المفتاح (K) مفتوح كانت زاوية الطور بين الجهد الكلى والتيار (θ) ، إذا تم غلق المفتاح (K) فإن زاوية الطور بين الجهد الكلى والتيار الكهربي …
#5. في الدائرة الكهربية الموضحة عند غلق المفتاح (K) فإن زاوية الطور بين الجهد الكلى (V) والتيار (I) …………
#6. يوضح الشكل العلاقة البيانية تغير شدة التيار المتردد المار في دائرة كهربية (A) تحتوي على مكثف و الزمن بالثواني. أى الأشكال تعبر عن تغير فرق الجهد بين لوحي المكثف في نفس الزمن
#7. في الدائرة الكهربية الموضحة، تكون زاوية الطور بين فرق الجهد الكلي (V) وشدة التيار الكهربى (I) …..
#8. عندما يتصل مصدر متردد (50Hzو220V) بملف حثه الذاتي (L) مهمل المقاومة الأومية كما بالشكل، فيمر تیار شدته 2A خلال الملف. فإن قيمة معامل الحث الذاتي L هي …….
#9. مصدر تيار متردد ينتج ق.د.ك عظمى قيمتها 2√100 فولت موصل بثلاثة مكثفات وأميتر حرارى كما بالشكل مستخدما البيانات الموضحة فإن قيمة المفاعلة السعوية (Xc3) تساوي ………. أوم
#10. من البيانات الموضحة على الرسم تكون القيمة الفعالة للتيار المار في الدائرة تساوي ………..
#11. يوضح الشكل مصدر متردد القيمة العظمى لجهده 200 فولت وتردده متصل بملف حث (X) حثه الذاتي L عديم المقاومة الأومية، فإذا علمت أن القيمة الفعالة لشدة التيار المار بالدائرة هي 2A فما قيمة معامل الحث الذاتي لملف آخر يتصل مع الملف (X) حتى تزداد القيمة الفعالة للتيار المار بالدائرة للضعف ؟ وما طريقة توصيله مع الملف (X) ؟
#12. الشكل المقابل يوضح دائرة تيار متردد تتكون من مصدر تيار متردد القيمة العظمى لجهده 250 فولت وملف حث مهمل المقاومة الأومية وأميتر حرارى مقاومته الأومية 12 أوم متصلة معا على التوالى، فإذا كانت قراءة الأميتر 10 أميتر فإن قيمة المفاعلة الحثية للملف ………….. أوم

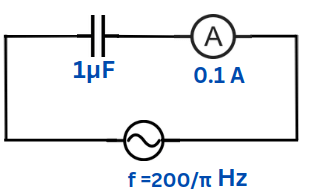

#13. الشكل المقابل يعبر عن دائرة كهربية تحتوي على أمیتر حراري مهمل المقاومة الأومية ومكثف ومصدر تيار متردد، فتكون القيمة الفعالة لجهد المصدر هی ……
#14. يوضح الشكل دائرة تحتوى على أميتر حراري مقاومته 50Ω ومكثف ومصدر تيار متردد والبيانات كما بالشكل، فتكون القيمة العظمى للقوة الدافعة الكهربية للمصدر تساوى ……… فولت

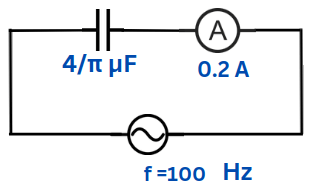

#15. الشكل يعبر عن دائرة تحتوى على مصدر جهد متردد وأميتر حرارى مهمل المقاومة الأومية ومكثف والبيانات كما بالشكل، فتكون قراءة الأميتر الحراري هي …………….
#16. المكثف لديه السعة C والمفاعلة السعوية X، إذا تضاعفت السعة والتردد، فإن المفاعلة السعوية ستكون …………
#17. في دائرة التيار المتردد المقابلة، عند غلق المفتاح K فإن زاوية الطور بين الجهد الكلى والتيار ……………

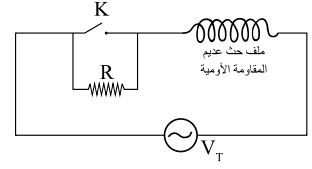

#18. دائرة كهربية بها مقاومة أومية وملف حث (L) مهمل المقاومة الأومية، وكانت زاوية الطور بين الجهد والتيار (θ)، وعند غلق المفتاح زاوية الطور بين الجهد والتيار ……..
#19. في الدائرة الكهربية المبينة بالشكل فإن النسبة بين السعة الكلية للمكثفات قبل وبعد غلق المفتاح (K) هي …………
