ما ورد في الاختبارات السابقة عن تطبيقات دوائر التيار المتردد و هي دائرة الرنين و المهتزة. و هذه الإختبارات هي اختبارات فيزياء 2021 تجريبي أول و ثاني و امتحانات الدور الاول و الثاني 2021 و أيضا امتحانات الدور الاول و الثاني 2022 ثم تجريبي 2023 و أخيرا دور أول 2023.

صفحة كل ما ورد في الإختبارات السابقة على كل درس

و تتضمن أهم الأفكار التقليدية على هذا الجزأ



النتيجة

#1. دائرة رنين (X) بها ملف حث معامل حثه 0.2H وسعة مكثفها 0.2F ودائرة رنين (Y) معامل الحث الذاتي لملفها 0.4H وسعة مكثفها 0.1F . فإن النسبة بين تردد دائرة الرنين (X) إلى تردد دائرة الرنين (f) تساوي ……..

2

0.25

1

4

#2. مثل الشكل دائرة رنين مكونة من مكثف متغير السعة وملف حث له مقاومة أومية متصلين على التوالى، إذا زادت سعة المكثف للضعف ويراد الحفاظ على الدائرة فى حالة رنين تكون النسبة بين المفاعلة الحثية في الحالة الأولى (XL1) إلى قيمتها في الحالة الثانية (XL2) تساوى ……….

2

0.5

4

0.25

#3. دائرة تيار متردد بها ملف حث ومكثف متغير السعة ومقاومة أومية، مستعينا بالشكل البياني المقابل يصبح جهد المصدر مساويا لفرق الجهد بين طرفي المقاومة الأومية عند التردد …..

a

b

c

d

#4. في الدائرة المهتزة، ما التغير اللازم إجراؤها لمعامل الحث الذاتي للملف لزيادة تردد التيار المار بها إلى الضعف ؟

إنقاصه إلى الربع

زيادته إلى أربعة أمثال

إنقاصه إلى النصف

زيادته إلى الضعف

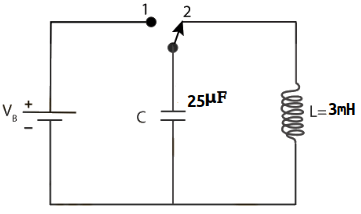

#5. يوضح الشكل دائرة مهتزة تحتوي على مكثف سعته الكهربية (C) وملف حثه الذاتي (L) تكون قيمة تردد التيار المار بها عند تحويل المفتاح من الوضع (1) إلى الوضع (2) تساوي …..

0.58 هيرتز

0.0183 هيرتز

58.14 هيرتز

581.4 هيرتز

#6. دائرة تيار متردد بها ملف حث ومكثف ومقاومة أومية متصلة على التوالي مع مصدر قوته الدافعة الفعالة ثابتة وتردده متغير، مستعينا بالشكل البياني المقابل فإن النسبة بين جهد المصدر وفرق الجهد بين طرفي المقاومة الأومية عند النقطة B………….

تساوي واحد

أقل من الواحد

تساوی صفر

أكبر من الواحد

#7. دائرة رنين ترددها 2×10^14 هرتز بها مكثف سعته (C) فاراد وملف معامل الحث الذاتى له (L) هنرى . عند زيادة سعة المكثف إلى (9C) ونقص معامل الحث الذاتي للملف إلى (L/9) فإن تردد الدائرة

يزداد إلى ثلاثة أمثال قيمته

يظل التردد بنفس قيمته

يزداد إلى تسعة أمثال قيمته

يقل إلى ثلث قيمته

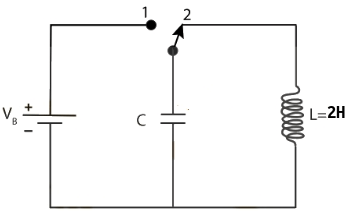

#8. الدائرة المهتزة المبينة بالشكل إذا علمت أن معامل الحث الذاتى للملف 2 هنري فإن قيمة سعة المكثف (C) اللازم وضعه للحصول على تيار تردده 80Hz هي ………….

1.98μF

μF1.98×10^-6

1.58μF

μF1.58×10^-6

#9. مكثف متغير السعة ومقاومة أومية موصلة معا على دائرة تيار متردد بها ملف حث مهمل المقاومة الأومية التوالى، مستعينا بالشكل البيانى المقابل فإن محصلة المفاعلة الحثية للملف و المفاعلة السعوية للمكثف تنعدم عند النقطة.

1

2

3

4
