ما ورد في الاختبارات السابقة عن أخر دروس الفصل الثالث و هو المحول و المحرك الكهربي. و هذه الإختبارات هي اختبارات فيزياء 2021 تجريبي أول و ثاني و امتحانات الدور الاول و الثاني 2021 و أيضا امتحانات الدور الاول و الثاني 2022 ثم تجريبي 2023 و أخيرا دور أول 2023.
صفحة كل ما ورد في الإختبارات السابقة على كل درس
و تتضمن أهم الأفكار التقليدية على هذا الجزأ
النتيجة
#1. محول مثالي رافع للجهد النسبة بين عدد لفات ملفه 2:3 وصل ملفه الثانوي بجهاز يعمل على جهد مقداره 300V فإن الاختيار المعبر عن فرق الجهد على الملف الأبتدائي و الكفاءة………..
#2. جرس كهربى قدرته 1W عند مرور تيار كهربى شدته 0.5 أمبير خلاله، اتصل بمحول كهربي كفاءته 95% وعدد لفات ملفه الثانوى 0.001 من عدد لفات الابتدائى، فإن فرق جهد المصدر المتصل بالملف الابتدائى يساوى ….
#3. محول خافض للجهد كفاءته 90% النسبة بين فرق الجهد بين طرفي ملفيه 4:7 وشدة التيار المار في الملف الابتدائى 10A إذا علمت أن عدد لفات الملف الابتدائى 400 لفة، فإن الاختيار الصحيح المعبر عن قيمة Is و Ns هو

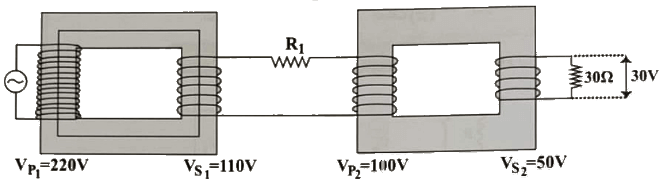

#4. يوضح الشكل محولين مثاليين متصلين معا مستخدما البيانات الموضحة فإن القدرة المستنفذة في المقاومة R1 تساوي ………………..
#5. يوضح الشكل تركيب محرك كهربي بسيط لتقليل التيارات الدوامية المتولدة في القلب المصنوع من الحديد المطاوع …………………….
#6. يوضح الشكل تركيب محرك كهربى بسيط، يستمر الملف ABCD في الدوران عند مروره بالوضع العمودي بسبب …………….

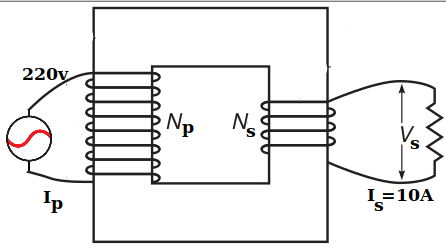

#7. يوضح الشكل محولا كهربيًا خافضًا للجهد كفاءته والنسبة بين عددى لفات ملفيه 35 فإن قيمة كل من فرق الجهد الناتج عند الملف الثانوى وشدة التيار المار بالملف الابتدائي هي على الترتيب.
