كل ماورد في الاختبارات السابقة على أجهزة القياس. و هذه الإختبارات هي اختبارات فيزياء 2021 تجريبي أول و ثاني و امتحانات الدور الاول و الثاني 2021 و أيضا امتحانات الدور الاول و الثاني 2022 ثم تجريبي 2023 و أخيرا دور أول 2023.
صفحة كل ما ورد في الإختبارات السابقة على كل درس
و تتضمن أهم الأفكار التقليدية على هذا الجزأ
النتيجة

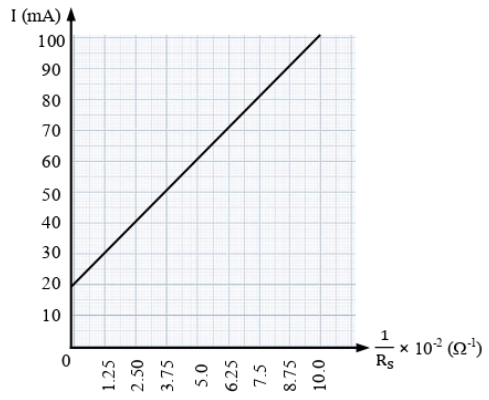

#1. يمثل الشكل البياني المقابل العلاقة بين أقصى شدة تيار كهربي مقاسه بواسطة الأميتر ومقلوب مقاومة مجزئ التيار. فإن أقصى فرق جهد بين طرفي مجزئ التيار يساوى ……… فولت

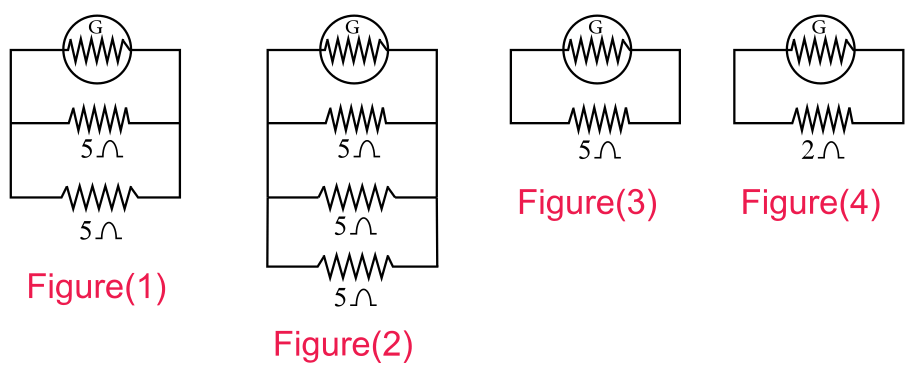

#2. جلفانومتر حساس مقاومة ملفه 15 أوم تم توصيله بمجزءات تيار مختلفة لتحويله إلى أميتر ذو مدى مختلف فى كل مرة، أى شكل من الأشكال التالية يمثل الأميتر الذي له أكبر مدى قياس ؟
#3. يمثل الشكل البياني المقابل العلاقة بين أقصى شدة تيار كهربى مقاسه بواسطة الأميتر ومقلوب مقاومة مجزئ التيار، فإن قيمة مقاومة الجلفانومتر..
#4. جلفانومتر يقيس فرق جهد أقصاه 0.1V عندما يمر تيار أقصاه 2mA ودلالة القسم الواحد به 0.01 فولت فعند توصيله بمضاعف جهد 450 أوم تصبح دلالة القسم الواحد ………..
#5. جلفانومتر مقاومة ملفه Rg يقيس تيار كهربى أقصاه Ig. عند توصيل ملفه بمجزئ تيار مقاومته R1. قلت حساسية الجهاز إلى 0.75 من قيمتها الأصلية وعند استبدال R1 بمجرى آخر مقاومته R2. قلت الحساسية إلى 0.375 من قيمتها الأصلية فإن النسبة بين مقاومة R1 إلى مقاومة R2 تساوى ……
#6. وصل جلفانومتر مقاومة ملفه 50Ω بمضاعف جهد مقداره و 450Ω فكانت أقصى قراءة له 1V وعند مضاعف جهد (Rm2) كانت أقصى قراءة للفولتميتر 18V فتكون قيمة (Rm2) هي ……………
#7. تم توصيل ثلاثة جلفانومترات مقاومة ملف كل منها بثلاثة مضاعفات جهد لتحويلها إلى ثلاثة فولتميترات A أو B أو C كما بالأشكال التالية، فيكون ترتيب أقصى قراءة لكل جهاز هو ……..
#8. الشكل المقابل يوضح تدريج الجلفانومتر في دائرة الأوميتر فتكون قيمة Rx الموضحة بالشكل تساوي ……….. أوم
#9. اوميتر يحتوى على جلفانومتر قراءة نهاية تدريجه Ig ، وعند توصيل مقاومة خارجية تساوى 12 كيلو أوم بين طرفي الأوميتر يصبح التيار 0.2Ig . فعندما يتصل الأوميتر بمقاومة خارجية تساوى 1.5 كيلو أوم فإن التيار المار يصبح ……………… من أقصي تيار Ig.
#10. الشكل المقابل يمثل قراءة الجلفانومتر داخل جهاز الأوميتر وعند توصيل مقاومة R بين طرفي الأوميتر فانحرف المؤشر إلى ثلث التدريج فتكون مقاومة جهاز الأوميتر تساوی …….
#11. أوميتر اتصل بمقاومة خارجية (x) قيمتها 400 أوم فانحرف المؤشر إلى ثلاثة أرباع تدريج الجلفانومتر وعند استبدال المقاومة (x) بأخرى (y) قيمتها 6000 أوم، فإن المؤشر ينحرف إلى ……………. الجلفانومتر.
#12. جلفانومتر أقصى فرق جهد بين طرفي ملفه يساوى 1 فولت تم توصيله بمضاعف جهد لتحويله إلى فولتميتر عدة مرات مختلفة، الشكل البياني الذي أمامك يمثل العلاقة بين القيمة العظمى لفرق الجهد الذي يمكن أن يقيسه القُولتميتر (Vmax) والمقاومة الكلية للفولتميتر (Rg+Rm) ، فإن قيمة مقاومة الجلفانومتر تساوي …………..
#13. جلفانومتر مقاومة ملفه Rg. وأقصى تيار يقيسه Ig وعند استخدام مجزئ تيار R أصبح أكبر تيار يمكن قياسه 4Ig وعند استبدال المجزئ بآخر قيمته 3R يصبح أكبر تيار يمكن قياسه يساوى …..
#14. أوميتر يحتوى على جلفانومتر قراءة نهاية تدريجه Ig وعند توصيل مقاومة خارجية 50 كيلو أوم بين طرفي الأوميتر تصبح شدة التيار الكهربي المار به Ig/3 فإن المقاومة الخارجية التي تجعل التيار المار في الأوميتر 0.75Ig تساوى ……………….
#15. فولتميتر مقاومته 100 أوم وأقصى فرق جهد يمكنه قياسه 1V، فإن قيمة مضاعف الجهد اللازم توصيله والذى يعمل على زيادة قيمة فرق الجهد المقاس بمقدار 10 مرات تساوى ……

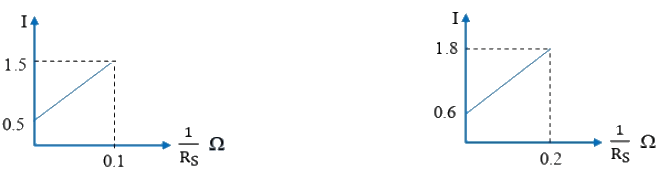

#16. يعبر الشكلان البيانيان عن العلاقة بين شدة التيار المراد قياسه في جهازي أميتر مختلفين ومقلوب قيمة مقاومة متغيرة (Rs) تمثل مجزئ التيار في كل منهما، فتكون النسبة بين مقاومة الجلفانومتر في الأميتر الأول ومقاومة الجلفانومتر في الأميتر الثاني (Rg1/Rg2) تساوى ……
#17. أوميتر يحتوى على جلفانومتر قراءة نهاية تدريجه Ig. وعندما توصل مقاومة خارجية (R) بين طرفي الأوميتر تصبح شدة التيار الكهربي المار به 0.75Ig وعندما تستبدل المقاومة (R) بأخرى قيمتها (3R) فإن التيار المار يصبح
#18. فولتميتر مقاومة ملفه 40 أوم يمر به تیار شدته 0.1A فيصل مؤشره إلى نهاية تدريجه ، فإن قيمة مقاومة مضاعف الجهد التي تجعل أقصى جهد بين طرفيه 100V هي ……………..
