ما ورد في الاختبارات السابقة عن توصيل المقاومات على التوالي و التوازي. و هذه الإختبارات هي اختبارات فيزياء 2021 تجريبي أول و ثاني و امتحانات الدور الاول و الثاني 2021 و أيضا امتحانات الدور الاول و الثاني 2022 ثم تجريبي 2023 و أخيرا دور أول 2023.
صفحة كل ما ورد في الإختبارات السابقة على كل درس
و تتضمن أهم الأفكار التقليدية على هذا الجزأ
النتيجة
#1. أى مجموعة مقاومات تعطى مقاومة كلية قيمتها R؟

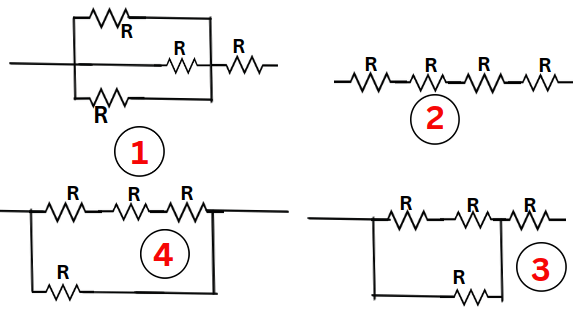

#2. اربع مقاومات متماثلة وصلت معا كما بالأشكال الموضحة فيكون ترتيب الأشكال من حيث المقاومة المكافئة لهذه المقاومات الأربعة من الأكبر إلى الأقل هو …………..

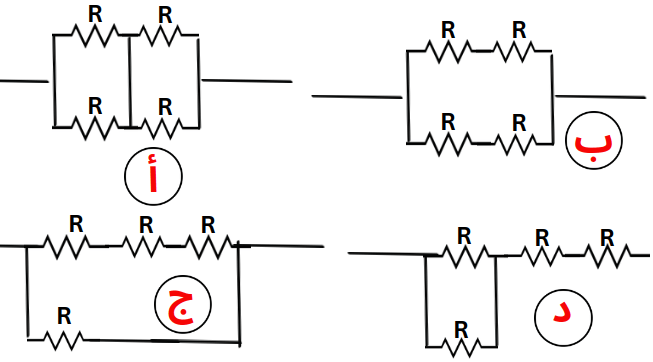

#3. أربع مقاومات متساوية وصلت معا كما بالأشكال الموضحة أي شكل يعطي أقل مقاومة مكافئة؟
#4. سلك من النحاس منتظم المقطع تم تشكيله على هيئة مستطيل الشكل kyxm بحيث كان طوله ضعف عرضه. حتى نحصل على أكبر مقاومة كهربية يجب وضع المصدر بين النقطتين …………

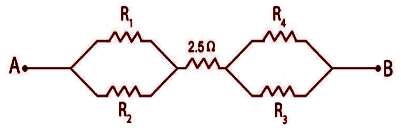

#5. فى الشكل المقابل أى من الاختيارات التالية يكون عندها المقاومة بين طرفي النقطتان (B) و (A) مقدارها 5 أوم؟

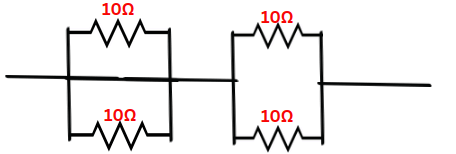

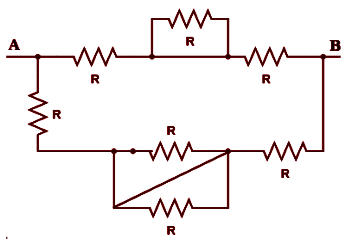

#6. أمامك جزء من دائرة كهربية تكون المقاومة المكافئة بين النقطتين ba تساوي ……… أوم
#7. لديك ثلاث مقاومات كما بالشكل عند توصيلها على التوازى كانت المقاومة المكافئة تساوي 4 أوم، لذلك فإن قيمة المقاومة المكافئة عند توصيلها على التوالي تساوي …….

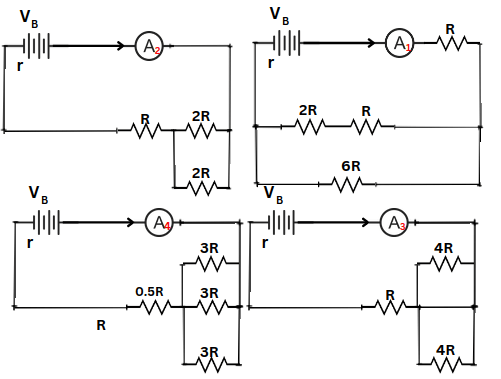

#8. لديك أربع دوائر كهربية تحتوي كل منها على جهاز أميتر، ما الترتيب الصحيح لقراءة أجهزة الأميتر ……….

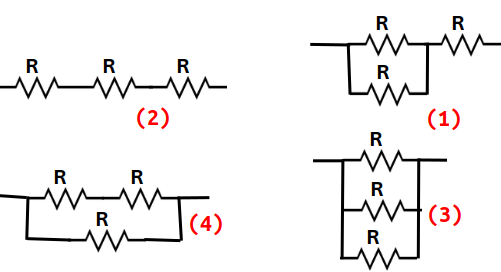

#9. رتب الأشكال الموضحة طبقا للمقاومة المكافئة لمجموعة المقاومة من الأقل للأكبر علما بأن : (المقاومات متماثلة)
#10. أربعة مقاومات كهربية متصلة معاً كما بالشكل ، مؤشر الاوميتر 1 يشير إلى نفس القراءة عند توصيل طرفي الجهاز بكل من
