ما ورد في الاختبارات السابقة عن قانون أوم للدوائر المغلقة. و هذه الإختبارات هي اختبارات فيزياء 2021 تجريبي أول و ثاني و امتحانات الدور الاول و الثاني 2021 و أيضا امتحانات الدور الاول و الثاني 2022 ثم تجريبي 2023 و أخيرا دور أول 2023.

صفحة كل ما ورد في الإختبارات السابقة على كل درس

و تتضمن أهم الأفكار التقليدية على هذا الجزأ



النتيجة

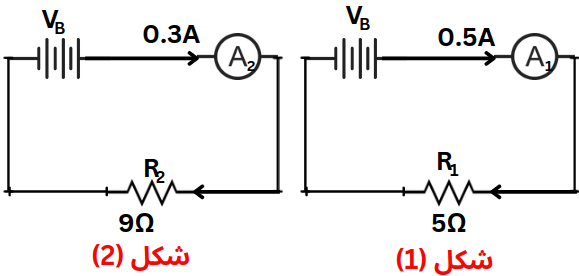

#1. عمود كهربي مجهول القوة الدافعة الكهربية متصل بمقاومة R1 . فكانت شدة التيار المار بها 0.5 أمبير كما بالشكل(۱) وعند استبدال المقاومة R1 بمقاومة R2 أصبحت شدة التيار المار بها 0.3 أمبير شكل (٢)، فإن القوة الدافعة الكهربية للعمود تساوى …………….فولت

1.2

1.5

2

3

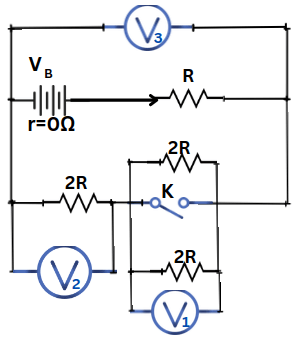

#2. في الدائرة الموضحة بالشكل عند غلق المفتاح (K) فإن قراءة الفولتميتر = ……..

12 فولت

8 فولت

6 فولت

4 فولت

#3. في الدائرة الموضحة بالرسم عند غلق المفتاح (K) ، تصبح قراءة الأميتر ………….

1.5A

0.75A

0.5A

2A

#4. يمر تيار شدته I في موصل طوله L ومساحة مقطعه A وعند تغيير البطارية المستخدمة أصبح التيار المار فى نفس الموصل 3I فإن مساحة مقطع الموصل تصبح …………..

A

3A

6A

A/3

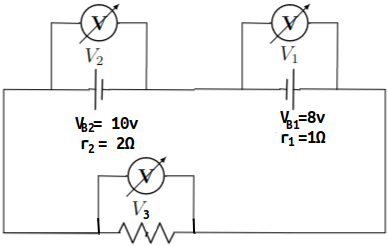

#5. في الدائرة الموضحة بالشكل. إذا كانت قراءة V3 تساوى 0.8V أى الاختيارات الآتية يعبر عن قراءة كل من V1 و V2 بشكل صحيح ؟

قراءة V1 تساوي 10 فولت قراءة V2 تساوي 6 فولت.

قراءة V1 تساوي 8.4 فولت قراءة V2 تساوي 9.2 فولت.

قراءة V1 تساوي 7.6 فولت قراءة V2 تساوي 9.2 فولت.

قراءة V1 تساوي 4 فولت قراءة V2 تساوي 8 فولت.

#6. إذا كانت قراءة الفولتميتر والمفتاح k مفتوح هي 18 فولت وعند غلقه كانت قراءة الفولتميتر تساوي 15 فولت. فإن المقاومة الداخلية للبطارية تساوي ….

3 أوم

2 أوم

4 أوم

1 أوم

#7. قراءة الفولتميتر والمفتاح K مفتوح 14 فولت وعند غلق المفتاح K في الدائرة الكهربية الموضحة بالشكل أصبحت قراءته 8 فولت فتكون قيمة المقاومة الداخلية للبطارية r تساوى ……….. أوم

0.25

0.5

1.25

1.5

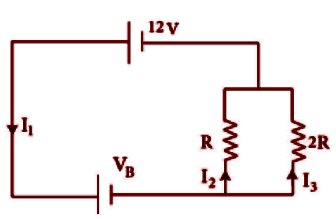

#8. في الدائرة المبينة بالشكل ، أى الاختيارات يمثل إختيار صحيح لمقدار كل من VB و I2 و I1 ؟

تكون قيمة I2 تساوي 1A و I1 تساوي 2A و VB تساوي 6V

تكون قيمة I2 تساوي 1A و I1 تساوي 3A و VB تساوي 18V

تكون قيمة I2 تساوي 2A و I1 تساوي 1A و VB تساوي 18V

تكون قيمة I2 تساوي 2A و I1 تساوي 3A و VB تساوي 6V

#9. يوضح الشكل البياني العلاقة بين فرق الجهد بين قطبي بطارية (VB) مقاومته الداخليه 0.5 أوم ومتصلة بدائرة كهربية مغلقة ، وشدة التيار الكهربي المار (I) . فإن قيمة ق.د.ك للبطارية تساوى ……. فولت

8

9

10

12

#10. في الدائرة التي أمامك عند غلق المفتاح (K) أي صف يعبر عن قراءة أجهزة الفولتميتر V2 و V1 و V3 بصورة صحيحة ؟

V1 تصبح صفر و V2 تزداد و V3 تقل

V1 تزداد و V2 تزداد و V3 تقل

V1 تصبح صفر و V2 تقل و V3 تزداد

V1 تزداد و V2 تزداد و V3 تزداد

#11. في الدائرة المبينة بالشكل ، أى من الاختيارات التالية يمثل ما يحدث الفولتميتر بتغيير مقدار المقاومة المأخوذة من الربوستات ؟

قيمة المقاومة المأخوذة من الريوستات تقل - قراءة الفولتميتر تقل

قيمة المقاومة المأخوذة من الريوستات تقل - قراءة الفولتميتر تزداد

قيمة المقاومة المأخوذة من الريوستات تزداد - قراءة الفولتميتر تقل

قيمة المقاومة المأخوذة من الريوستات تزداد - قراءة الفولتميتر لا تتغير

#12. في الدائرة الكهربية التى أمامك عند زيادة قيمة المقاومة (R) فإن ……………….

قراءة V1 لا تتغير وقراءة V2 لا تتغير.

قراءة V1 تزداد وقراءة V2 تزداد.

قراءة V1 تزداد وقراءة V2 لا تتغير.

قراءة V1 لا تتغير وقراءة V2 تزداد.

#13. الشكل المقابل يمثل دائرتين كهربيتين فتكون النسبة بين شدة التيار الأول إلى شدة التيار الثاني تساوي ….

½

2/1

6/11

11/6

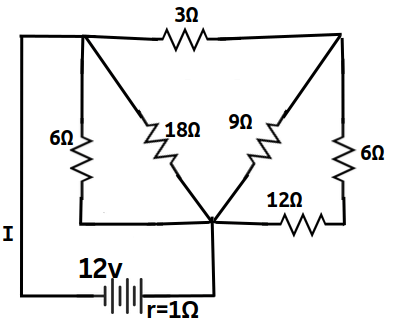

#14. في الدائرة الكهربية التي أمامك، تكون شدة التيار الكهربى I تساوي …………

0.76A

0.83A

3A

4A

#15. من الدائرة التي أمامك، النسبة بين V1/V2 = ………

(VB+Ir)/(IR)

(IR)/(VB+V2)

(IR-Ir)/(V2-VB)

(VB-Ir)/(IR)

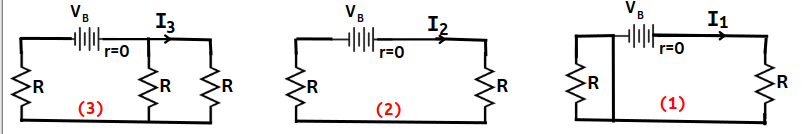

#16. لديك ثلاث دوائر كهربية أي العلاقات الآتية صحيح ؟

I1>I3

I3>I1

I1=I2

I2>I3

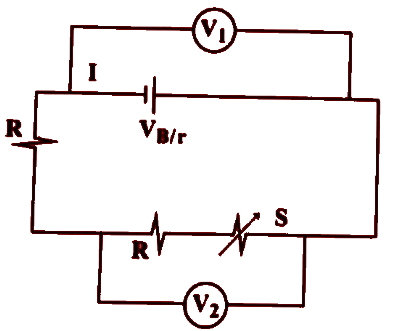

#17. في الدائرة الكهربية المغلقة الموضحة بالشكل عند زيادة قيمة المقاومة المتغيرة (S) فإنه …………

تزداد كل من قراءة V1 , V2

نقل قراءة V2 وتزداد قراءة V1

تزداد قراءة V1 وتقل قراءة V2

تقل كل من قراءة V1 , V2

#18. عند زيادة قيمة المقاومة المتغيرة S في الدائرة الكهربية المبينة. أي الاختيارات يعبر تعبيرا صحيحا عن التغير الحادث لكل من قراءة فولتميتر V1 , فولتميتر V2؟

قراءة فولتميتر V1 تقل - قراءة فولتميتر V2 تقل

قراءة فولتميتر V1 تزداد - قراءة فولتميتر V2 تزداد

قراءة فولتميتر V1 تظل ثابتة - قراءة فولتميتر V2 تزداد

قراءة فولتميتر V1 تقل - قراءة فولتميتر V2 تظل ثابتة
