قانون كثافة الفيض المغناطيسي |

هناك أكثر من قانون لتحديد كثافة الفيض المغناطيسي B الناشئ عن التيار الكهربي. يتم مناقشة شكل و قانون كثافة الفيض المغناطيسي في كل من السلك المستقيم و الملف اللولبي و الملف الدائري.

كثافة الفيض المغناطيسي

كمية تستخدم في تقدير شدة المجال المغناطيسي أو مدى تقارب أو تباعد خطوط الفيض المغناطيسي.

فعندما تكون خطوط الفيض مزدحمة (أو في مساحة صغيرة ) تكون كثافتها كبيرة.
فعندما تكون خطوط الفيض متباعدة (أو في مساحة كبيرة ) تكون كثافتها صغيرة.

و منها يتضح التناسب العكسي بين كثافة الفيض المغناطيسي B و المساحة A على حسب العلاقة التالية

$\Phi_{m} = B A Sin\theta$

حيث أن $\Phi_{m}$ هي خطوط الفيض المغناطيسي بينما $\theta$ الزاوية بين المجال و المساحة.

تعرف كثافة الفيض المغناطيسي (شدة المجال المغناطيسي) B على أنها عدد خطوط الفيض التي تمر عموديا وحدة المساحات.

وحدة قياس كثافة الفيض المغناطيسي

تسلا و التي تكافىء وبر/متر مربع و تكافىء أيضا نيوتن/(أمبير.متر)

كثافة الفيض المغناطيسي الناشئة عن مرور تيار كهربي.

قانون كثافة الفيض المغناطيسي يعتمد على شكل السلك الذي يمر به.

كثافة الفيض المغناطيسي لسلك مستقيم

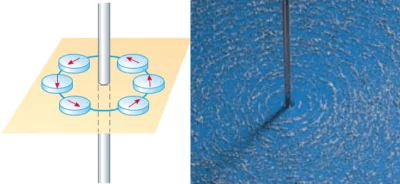

الشكل : دوائر متحدة المركز مركزها السلك.تتقارب كلما اقتربنا من السلك وتتباعد كلما ابتعدنا من السلك دليلا على أن كثافة الفيض تختلف كلما اقتربنا وابتعدنا عن السلك.

القانون : $B = \frac{\mu I}{2 \pi d}$ حيث $\mu$ هي النفاذية المغناطيسية للوسط و I التيار و d هي المسافة

كثافة الفيض المغناطيسي الناشئ من سلك مستقيم

كثافة الفيض المغناطيسى لملف دائري

الشكل: هيئة دوائر تفقد دائريتها كلما اتجهنا إلى المركز. بالتالي عند المركز تكون خطوط الفيض مستقيمة. حيث يكون الفيض المغناطيسي عند المركز منتظم تقريبا.

القانون: $B = \frac{\mu I N}{2 r}$ حيث N عدد لفات الملف و r نصف قطر الملف
