يتم حساب قيمة المقاومة بالألوان و تعد الألوان شفرة لقيمة المقاومة هذا المقال يختص بقراءة مقاومة لها خمسة ألوان. و تعد هذه الألوان شفرة يتم فكها من خلال جدول الألوان للمقاومات. كما يوجد برنامج لحساب المقاومات من خلال قراءة الألوان (برنامج قراءة المقاومات).

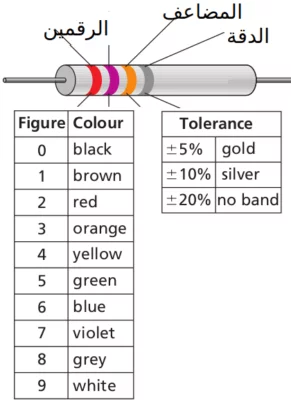

كيفية قراءة مقاومة لها خمسة ألوان
- نبدأ من اليسار: أول ثلاث ألوان على اليسار يمثلوا ثلاث أرقام . كل لون يعبر عن رقم.
- اللون الرابع يمثل عدد الأصفار أمام الثلاث أرقام (و يسمى المضاعف). و يعني ذلك أن الرقم السابق (المكون من ثلاث خانات) يكون مضروب في عشرة أم مائة أم ألف …….. ألخ على حسب اللون الرابع.
- اللون الأخير من اليسار ( أو الأول من اليمين) يدل على الدقة في المقاومة و التي تكون في أغلب الأحيان ( 5% أو 10% أو 20%)
مثال تعليمي
- نبدأ بـ أول ثلاثة ألوان على اليسار ونستبدلهم بالأرقام (على حسب الجدول) على أن يكون الأول من اليسار هو المئات و الثاني العشرات و الثالث الآحاد.
- و اللون الرابع يعني عدد الأصفار على حسب اللون
- و اللون الرابع يعطي “نسبة الخطأ” في المقاومة (أو الدقة).
برنامج قراءة مقاومة خمس ألوان
