ألوان المقاومات هي شفرة يتم فكها من خلال جدول الألوان للمقاومات لتحديد قيمة المقاومة. وكي يتم ذلك يجب معرفة ما الذي يدل عليه كل لون. بعض ألوان المقاومات المشهورة مثل 1 كيلو اوم و 2 كيلو أوم و بعض المقاومات الصغيرة مثل 220 أوم و 330 أوم و 100 أوم.
عند النظر على المقاومة نجد عليها من 4 ألوان إلى 6 ألوان. و هذه الألوان تحدد
- قيمة المقاومة
- خطأ في قيمة المقاومة (المقاومات الأعلى ثمنا هي الأقل خطأ)
حساب قيمة المقاومة بالألوان
بالأستعانة بحل شفرة الألوان و الموجودة في هذا الجدول
جدول ألوان المقاومات
الجدول يستخدم لتحديد قيمة كل مقاومة من خلال لونها و يسمى التشفير اللوني للمقاومة.
| اللون | قيمته كرقم | قيمته كمضاعف | معامل خطأ |
| أسود | 0 | 100 | |
| بني | 1 | 101 | 1% |
| أحمر | 2 | 102 | 2% |
| برتقالي | 3 | 103 | |
| أصفر | 4 | 104 | |
| أخضر | 5 | 105 | 0.5% |
| أزرق | 6 | 106 | 0.25% |
| بنفسجي | 7 | 107 | 0.1% |
| رمادي | 8 | 108 | |
| أبيض | 9 | 109 | |
| ذهبي | 10-1 | 5% | |
| فضي | 10-2 | 10% | |
| بدون | 20% |
ألوان المقاومات pdf
- نبدأ من اليسار.
- الألوان الأولى تمثل الأرقام.
- اللون قبل الأخير يمثل عدد الأصفار (المضاعف)
- اللون الأخير يدل على الخطأ في قيمة المقاومة.
شرح طريقة حساب الوان المقاومات تفصيليا (مقاومة 4 ألوان – مقاومة 5 ألوان – مقاومة 6 ألوان) في هذا المقال .
في ما يلي ألوان بعض المقاومات الأكثر إستخداما:

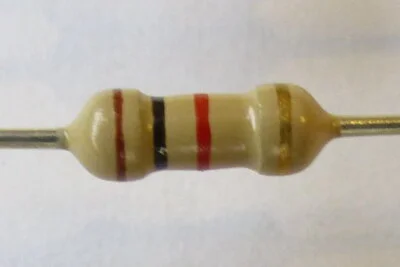

ألوان المقاومة 1 كيلو اوم
- أربعة ألوان: من اليسار لليمين ( بني – أسود – أحمر ). و اللون الأيمن يدل على الدقة و ليس القيمة.
- خمسة ألوان: من اليسار لليمين ( بني – أسود – أسود – بني ). و اللون الأيمن يدل على الدقة و ليس القيمة.
ألوان المقاومة 2 كيلو اوم
- أربعة ألوان: من اليسار لليمين ( أحمر – أسود – أحمر ). و اللون الأيمن يدل على الدقة و ليس القيمة.
- خمسة ألوان: من اليسار لليمين ( أحمر – أسود – أسود – بني ). و اللون الأيمن يدل على الدقة و ليس القيمة.
ألوان المقاومة 5 كيلو اوم
- أربعة ألوان: من اليسار لليمين ( أخضر- أسود – أحمر ). و اللون الأيمن يدل على الدقة و ليس القيمة.
- خمسة ألوان: من اليسار لليمين ( أخضر – أسود – أسود – بني ). و اللون الأيمن يدل على الدقة و ليس القيمة.

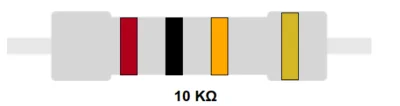

ألوان المقاومة 10 كيلو اوم
- أربعة ألوان: من اليسار لليمين (بني – أسود – برتقالي ). و اللون الأيمن يدل على الدقة و ليس القيمة.
- خمسة ألوان: من اليسار لليمين ( بني – أسود – أسود – أحمر ). و اللون الأيمن يدل على الدقة و ليس القيمة.
الوان مقاومة 330 اوم
من اليسار لليمين ( برتقالي – برتقالي – بني ). و قد يكون هناك لون رابع ( اللون الأيمن) يدل على الدقة و ليس القيمة.

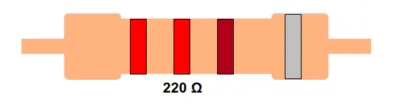

الوان مقاومة 220 اوم
من اليسار لليمين ( أحمر – أحمر – بني ). و قد يكون هناك لون رابع ( اللون الأيمن) يدل على الدقة و ليس القيمة.

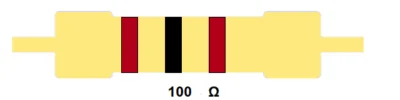

ألوان المقاومة 100 اوم
- أربعة ألوان: من اليسار لليمين (بني – أسود – بني ). و اللون الأيمن يدل على الدقة و ليس القيمة.
