اختبار على درس دوائر التيار المتردد – دائرة ملف حث عديم المقاومة لـ فيزياء 3ث. الأسئلة على النظام الحديث للثانوية العامة لأنها تستهدف فهم الطالب. و للعلم
- الاسئلة يتم تحديثها من وقت إلى اخر.
- لمراجعة درس دائرة ملف الحث عديم المقاومة قبل البدأ.
- بعض الأسئلة عند الخطأ يتم إرجاعك للفيديو لفهمها و الإختبار مرة أخرى.
دوائر التيار المتردد
الأمتحان للتأكد من فهمك للأجزاء خصوصا الصعبة و
النتيجة
ممتاز
عند كل خطأ سيتم توجيهك لدقائق من الفيديو التي لم تفهم جيداُ

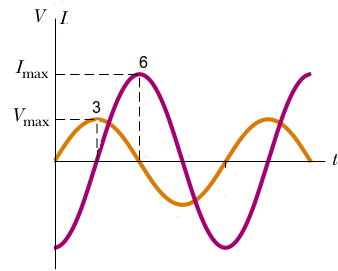

#1. الشكل المقابل يمثل تغير فرق الجهد والتيار مع الزمن خلال عنصر متصل بمصدر متردد فإن هذا العنصر هو ……………..
الإجابة الصحيحة ستجدها خلال هذه الثواني من الفيديو
https://www.youtube.com/watch?v=FyX6lRmFDDc&&w=480&h=390&start=444
#2. أي مما يلي صحيح في دائرة تيار متردد L (ملف الحث عديم المقاومة) ………………….
الإجابة الصحيحة ستجدها خلال هذه الثواني من الفيديو
https://www.youtube.com/watch?v=FyX6lRmFDDc&&w=480&h=390&start=815

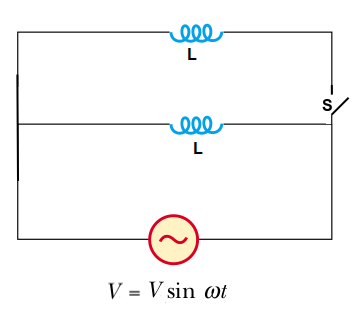

#3. عند غلق المفتاح في الشكل المقابل فإن شدة التيار ………………………….
الإجابة الصحيحة ستجدها خلال هذه الثواني من الفيديو
https://www.youtube.com/watch?v=FyX6lRmFDDc&&w=480&h=390&start=1740
#4. أبعاد حاصل قسمة المفاعلة الحثية على المقاومة …………..

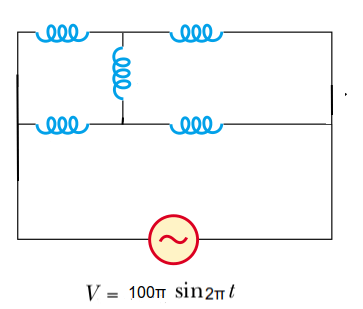

#5. كل الملفات متماثلة و عديمة المقاومة. فإذا كان معامل الحث الذاتي للملف 1 هنري فإن القيمة العظمى لشدة التيار المتردد الكلى في الدائرة تساوي ………….
الإجابة الصحيحة ستجدها خلال هذه الثواني من الفيديو
https://www.youtube.com/watch?v=FyX6lRmFDDc&&w=480&h=390&start=1740

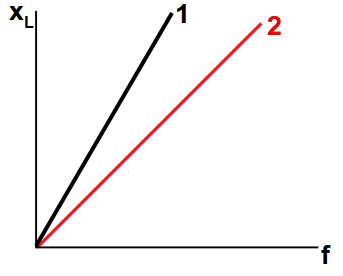

#6. الخطين يمثلان العلاقة بين XL و f لملفين متماثلين أحدهما به ساق من الحديد المطاوع. فأي الخطين يعبر عن هذا الملف …….
الإجابة الصحيحة ستجدها خلال هذه الثواني من الفيديو
https://www.youtube.com/watch?v=FyX6lRmFDDc&&w=480&h=390&start=1615
#7. المفاعلة الحثية لملف حث في دائرة تيار متردد ……………

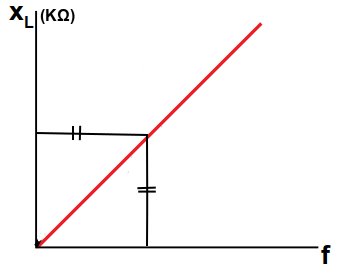

#8. الشكل المقابل يمثل العلاقة بين المفاعله الحثية XLو التردد f . فإن معامل الحث الذاتي للملف يساوي …….
الإجابة الصحيحة ستجدها خلال هذه الثواني من الفيديو
https://www.youtube.com/watch?v=FyX6lRmFDDc&&w=480&h=390&start=1615
#9. ملفان متماثلان عند توصلهم على التوالي كان حثهم الذاتي معا يساوي L و عند توصيله على التوازي يكون معامل حثهم الذاتي يساوي ( بإهمال الحث المتبادل بينهم) ……..
الإجابة الصحيحة ستجدها خلال هذه الثواني من الفيديو
https://www.youtube.com/watch?v=FyX6lRmFDDc&&w=480&h=390&start=1740
#10. إذا كانت المفاعلة الحثية لملف تعطى من العلاقة 440L فإن تردد التيار f يساوي …………
الإجابة الصحيحة ستجدها خلال هذه الثواني من الفيديو
https://www.youtube.com/watch?v=FyX6lRmFDDc&&w=480&h=390&start=1820
#11. عند توصيل طرفي الأوميتر بملف حث تَدُل قراءته علي …………..
#12. تردد التيار f في دائرة ملف الحث ……..
#13. تيار متردد يمر من خلال ملف حث معامل حثه 1H بواسطة I = 3 sin t. فإن الدالة التي تعبر عن التغير في مقدار الجهد مع الزمن عبر الملف V(t) هو ……………..

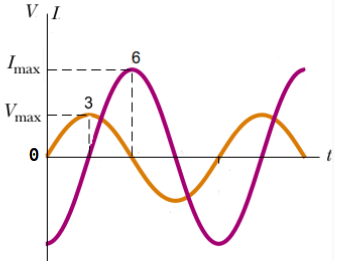

#14. الشكل المقابل يمثل تغير فرق الجهد و التيار مع الزمن خلال عنصر متصل بمصدر متردد فإن …………………
#15. وحدة حاصل قسمة المفاعلة الحثية على التردد …………..

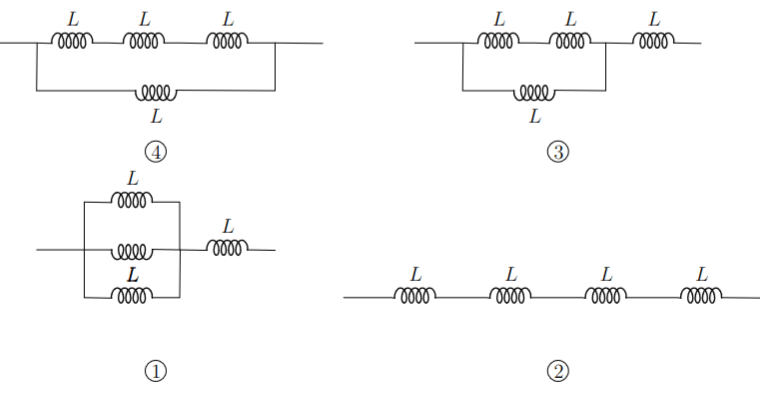

#16. كل الملفات متماثلة و عديمة المقاومة. فإذا كان القيمة الفعالة لشدة التيار هي 7.07 أمبير. فإن قيمة L الحث الذاتي للملف الواحد تساوي …………. هنري تقريبا

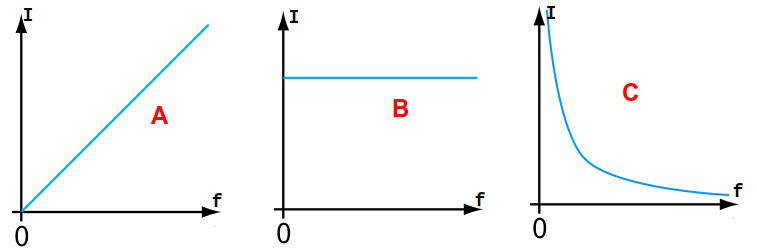

#17. عند توصيل دينامو بملف حث عديم المقاومة و تغيير سرعة دوران الدينامو و رسم العلاقة بين شدة التيار الكهربي مع تردد الدينامو تكون العلاقة …………. هي الصحيحة
